Linux内核AF_PACKET原生套接字缝隙（CVE-2020-14386）分析

颁布功夫 2020-09-22

缝隙布景


近日，Openwall社区上公开了一个Linux内核AF_PACKET原生套接字内存粉碎缝隙 。凭据细节描述，该缝隙呈此刻net/packet/af_packet.c中，由整数溢出导致越界写，能够通过它进行权限提升 。该缝隙风险评级为高，编号为CVE-2020-14386 。


受影响产品缓和解措施


1、受影响产品


该缝隙影响Linux刊行版高于4.6的内核版本，蕴含：

  • Ubuntu Bionic (18.04) and newer

  • Debian 9

  • Debian 10

  • CentOS 8/RHEL 8

2、缓解措施


（1）建补系统

上游内核补丁如下：

https://git.kernel.org/pub/scm/linux/kernel/git/torvalds/linux.git/commit/?id=acf69c946233259ab4d64f8869d4037a198c7f06


（2）关关CAP_NET_RAW职能

针对RHEL8，具体关关步骤如下：

# echo"user.max_user_namespaces=0" > /etc/sysctl.d/userns.conf

# sysctl -p/etc/sysctl.d/userns.conf


（3）针对一些受影响的容器产品，同样采取关关CAP_NET_RAW职能进行缓解

Kubernetes Pod安全战术：配置Pod安全战术以删除运行容器中的CAP_NET_RAW职能，参考链接：https://cloud.google.com/kubernetes-engine/docs/security-bulletins 。


有关概想


1、AF_PACKET套接字


网络和谈栈中，原始套接字是一个特殊的套接字类型，从实现上能够分为两类，一类为链路层原始套接字；另一类为网络层原始套接字 。链路层原始套接字可直接用于接管和发送链路层的MAC帧，在发送时必要挪用者自行机关和封装MAC首部 。链路层原始套接字挪用socket()函数创建 。第一个参数指定地址簇类型为AF_PACKET，第二个参数套接字类型为SOCK_RAW或SOCK_DGRAM，当类型指定为SOCK_RAW时，套接字接管和发送的数据都是从MAC首部起头的 。在发送时必要由挪用者从MAC首部起头机关和封装报文数据 。


2、PACKET_MMAP


仅依附AF_PACKET过滤数据包是极度低效的，内核又提供了PACKET_MMAP支持 。PACKET_MMAP在内核空间中分配一块环形内核缓冲区，用户空间通过mmap将该内核缓冲区映射出来 。收到的数据包拷贝到环形内核缓冲区中，用户层能够直接操作数据，通过内核空间和用户空间共享的缓冲区起到削减数据拷贝的作用，提高处置效能 。


PACKET_MMAP实现过程

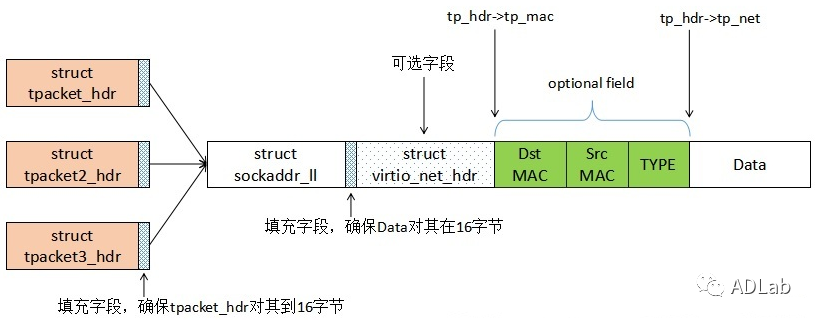

通过setsockopt()函数设置环形缓冲区，option参数设置为PACKET_RX_RING或PACKET_TX_RING 。为了方便内核与用户层治理和交互环形缓冲区中的数据帧，内核界说了TPACKET_HEADER结构体，该结构体存储着一些元信息如套接字地址信息、功夫戳以及环形缓冲区治理信息等 。若是通过setsockopt()函数设置了PACKET_VNET_HDR选项，还需增长一个virtio_net_hdr结构体 。一个数据帧蕴含两个部门，第一部门为TPACKET_HEADER，第二部门为Data，并且要保障页面对齐，如下图所示：

640?wx_fmt=png

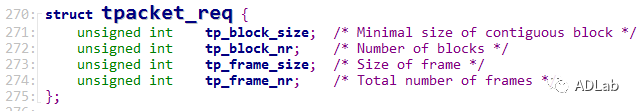

目前TPACKET_HEADER存在三个版本，每个版本长度略有分歧 。对于v1和v2，收发环形缓冲区用tpacket_req结构体治理，该结构体蕴含四个数据域：别离为内存块的大幼和数量、每个数据帧的大幼和数据帧总数 。如下图所示：


640?wx_fmt=png

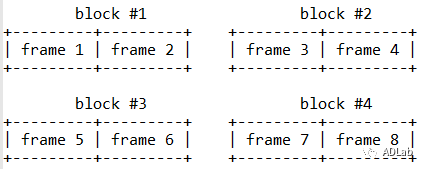

捕获的frame被划分为多个block，每个block是一块物理上陆续的内存区域，有tp_block_size/tp_frame_size个frame，block的总数是tp_block_nr 。例如，tp_block_size = 4096，tp_frame_size = 2048，tp_block_nr = 4，tp_frame_nr = 8 。得到的缓冲区结构如下图所示：


640?wx_fmt=png


每个frame必须放在一个block中，每个block保留整数个frame，也就是说一个frame不能逾越两个block 。在用户层映射环形缓冲区能够直接使用mmap()函数 。固然环形缓冲区在内核中是由多个block组成的，但是映射后它们在用户空间中是陆续的 。


缝隙分析

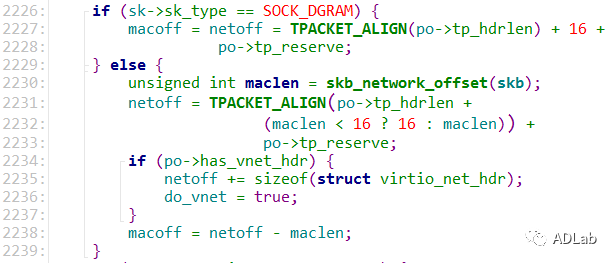

该缝隙具体呈此刻tpacket_rcv()函数中，该函数是基于PACKET_MMAP的数据包接管函数 。具体职能实现如下代码所示：


640?wx_fmt=png


行2226到行2228，若是sk_type为SOCK_DGRAM，暗示不必要自行机关MAC首部，由内核填充，则macoff蹬宗netoff，大幼为TPACKET_ALIGN(tp_hdr_len)+ 16 + tp_reserve 。若是sk_type为SOCK_RAW，则进入行2230，暗示必要自行机关MAC首部 。行2231到行2233，首先推算netoff，大幼为TPACKET_ALIGN(tp_hdrlen +(maclen < 16 ?16 : maclen)) + tp_reserve 。行2234到行2237，若是设置了PACKET_VNET_HDR选项，还需加上一个virtio_net_hdr结构体的大幼，而后设置do_vnet为真 。行2238，推算macoff 。

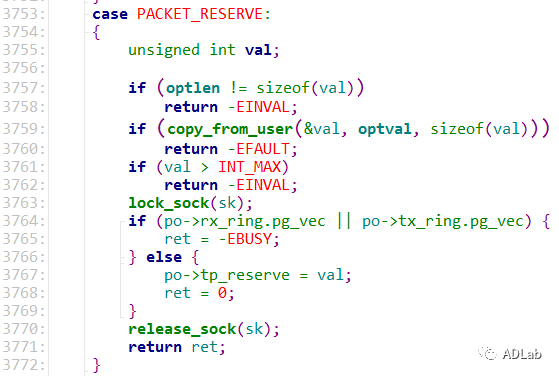

由于macoff、netoff以及maclen被界说为unsigned short类型，最大值为0xffff 。而tp_reserve被界说为unsigned int类型，最大值为0xffffffff，并且大幼能够通过setsockopt()函数进行设置，如下代码所示：


640?wx_fmt=png

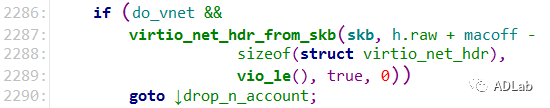

因而，在推算netoff时，能够通过节造tp_reserve造成整数溢出，进而推算出谬误的macoff 。当执行到如下代码时：


640?wx_fmt=png

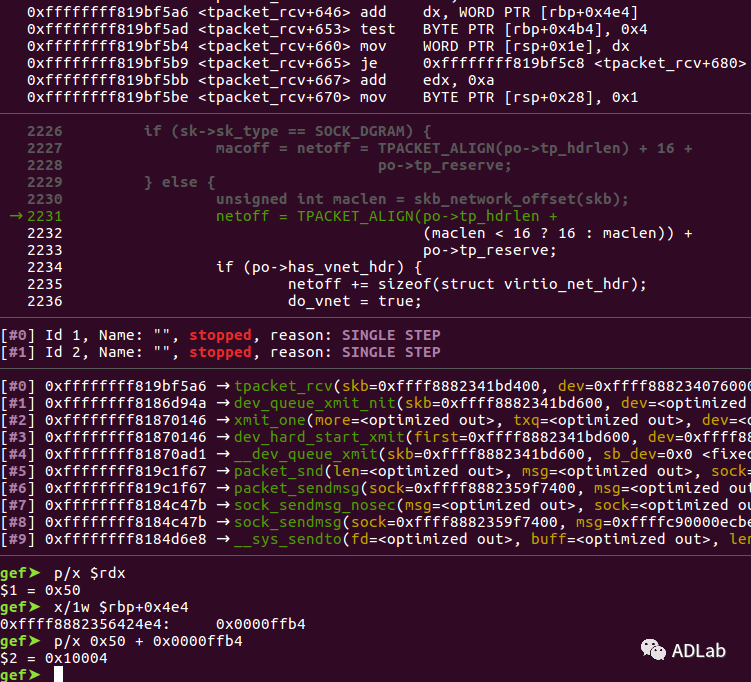

行2287，挪用virtio_net_hdr_from_skb()函数从sk_buff中拷贝数据，该函数第二个参数为h.raw + macoff – sizeof(struct virtio_net_hdr)，h.raw为tpacket_rcv_uhdr类型的指针，指向环形缓冲区的frame，由于macoff是可控的，能够让maoff幼于sizeof(struct virtio_net_hdr)，导致向前越界写，最多可写入sizeof(struct virtio_net_hdr)个字节 。凭据提供的PoC，调试代码如下图所示：


640?wx_fmt=png

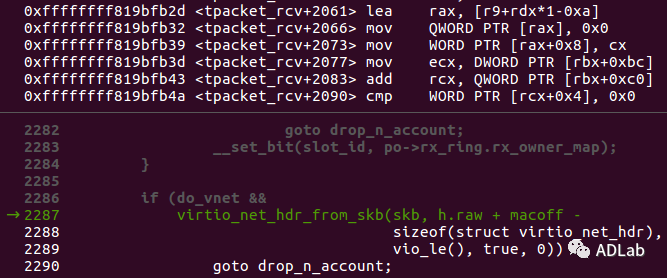

rdx中存放着TPACKET_ALIGN(tp_hdrlen+(maclen < 16 ? 16 : maclen))，大幼为0x50 。rbp+0x4e4处存放着po->tp_reserve，大幼为0x0000ffb4 。相加后，整数上溢后，rdx为0x0004 。当执行到越界接见时，具体如下：


640?wx_fmt=png

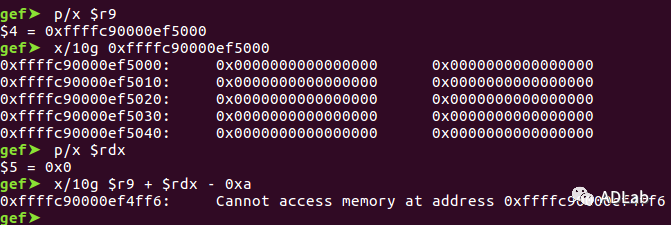

R9存放着h.raw指针，rdx存放着macoff，virtio_net_hdr结构体大幼为0xa 。如下图所示：


640?wx_fmt=png


产生内存接见谬误，造成系统崩溃 。


参考链接：


[1] https://blog.csdn.net/sinat_20184565/article/details/82788387

[2] https://www.openwall.com/lists/oss-security/2020/09/03/3

[3] https://elixir.bootlin.com/linux/v5.6/source/Documentation/networking/packet_mmap.txt

[4] https://sysdig.com/blog/cve-2020-14386-falco/

[5] https://bugzilla.redhat.com/show_bug.cgi?id=1875699#c9
